ボアホールレーダー調査事例(その4)

BHR4_本文今回も引き続きボアホールレーダー調査事例です。
(砂層と礫層の違いにも注目)

調査対象

  • 埋設物

使用した調査手法

  • ボアホールレーダー探査

調査結果

 鋼矢板の下端深度を把握するためにボアホールレーダー探査を実施しました。
ボーリング孔とBOXの離隔距離は約0.3mで地下水位以下での探査となりました。

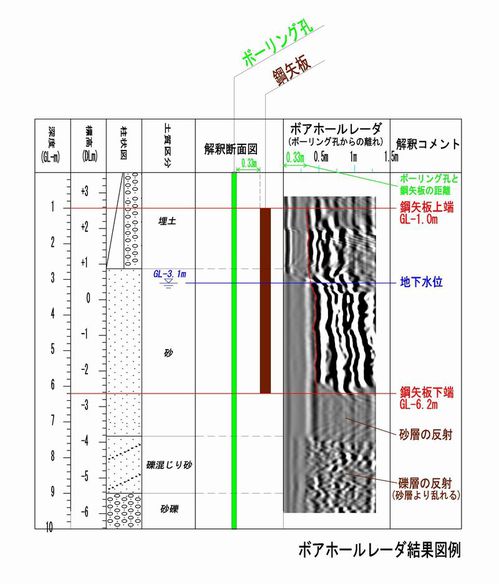

BHR4_画像
反射画像記録から明瞭な鋼矢板の反射面が把握できます。
下端深度はG.L-6.2mと読み取れました。

その下層において砂層と礫層の反射波の違いが良くわかる記録となっております。
